HERO HD2013 高清LED投影机配件解密（4月11日更新）

DIYTY

本帖玩家必看，只有对硬件有了了解才能顺利进行下一步的装机操作。

随着配件陆续到货，本站会慢慢给大家介绍，让大家玩的清清楚楚，快速掌握所有配件的功能，这样对将来装机会起到事半功倍的效果。

先看看专为我们的机箱而定制的12热管散热器


整齐排列


全新热呼呼刚出炉的，做工完美、无瑕疵







下重金开模制作，当对于之前测试那个样品（见上图），我们批量拿货时进行了重新设计，更改了三处缺陷，散热效率又有了明显提高。

群里有玩家说体积太大了，其实这就是超级静音的真正秘密，散热器的体积直接决定了散热效率。这是专为我们的机箱而定制的，充分发挥了散热效率，12热管，体积340*50*120mm，看好了啊，厚度是50MM，网上大家能看到的类似我们这种散热器的，其实体积都比我们定制的要小一倍还多呢，不相信的话可以自已计算一下。如果您想安静的听到影片中每一个声音的细节，影片中一根针掉地下的声音都不想放过，HD2013就可以让你实现，PK所有DIY投影机静音效果，基本和进口的品牌投影机静音模式声音差不多。

有玩家问为什么不做水冷散热，我必须再次重复一下。没有哪个玩家是心甘情愿自己掏腰包然后再当小白鼠的，玩家需要的是稳定。我们的散热系统就一个散热器加风扇，就完美解决了整套机器的所有散热问题，独家设计开发的。越简单就越稳定，没人质疑这句话。

水冷需要水泵、水管、水冷液、水排、水冷头、风扇（风扇还是不可缺少的），哪个简单哪个复杂玩家心里应该都明白了吧。

对于DIY玩家来说一开始都是新手，此时简单的设计非常重要，如果太复杂玩家不仅玩的很痛苦而且失败的几率会非常高，就算装好了效果基本也不会理想。

DIYTY

定制的LED到货了，120片。特殊点距（缩小发光面积提高光利用率）、高亮正品普瑞晶片、6650K色温（超准白光）、加粗双金线。已经全部测试完毕，全部完美点亮。显微镜下也检查过了，绝对正宗美国普瑞芯片。大厂做出来的东西就是不一样，原包原装，厂家说这次使用的是13年新到的晶片封装，是高亮型的，比年前我们测试时使用的亮度还要高，等有时间用工具测一下看看。

关于这个厂家的LED使用温度环境，工厂回复：1、芯片结温不超过110度（这个直接检测不到）。2、铝基板温度不超过70度（我们已经控制到50度以下，静音的前提下）

这就是DIY的好处，我们可以定制到最适合自已的LED，大家可以放心的玩了。

另外还要发下牢骚，看到厂家发来的这批货，回头再看看年前测试时从淘宝上订的那些LED(也自称厂家)，真有股骂娘的冲动，这帮垃圾为了赚钱良心都被狗吃的一干二净了。怪不得时常听到有些玩家说LED做投影亮度不够，有些玩家说亮度足够，其实就是所用的LED不同导致的，这个东西只能实测对比才知道区别，看外观是看不出来的，外观都是一样的。就是因为玩家无法鉴别，所以到现在这帮垃圾还在淘宝上逍遥自在，价格要的挺高，但别谈质量。看来在某些特定的环境下，高价格与高质量并不能划等号。好了，受害者发泄完毕{:5:}

DIYTY

智能显示安全保护系统，这个东西很强大，我们已经将其集成到HERO HD2013中了。昨天到货120套，原厂原包，很多玩家应该不陌生吧，年前我们在LED测试帖中就用的这个东西，在这里就不多介绍了，想了解其功能的去看LED测试帖吧。

送上链接：http://www.diyty.com.cn/forum.ph ... 4857&extra=page%3D1

DIYTY

我们用的风扇济南代理商竟然没货，帮从厂家现订的货，今天去取回来了。给大家先开开眼啊

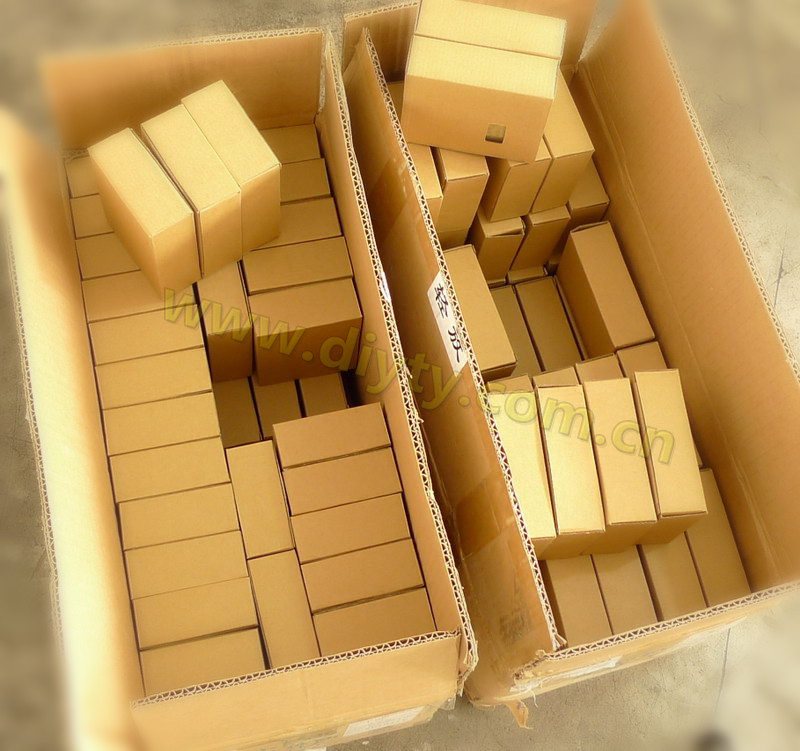

怎么看这两箱风扇也不够240个，索性全倒出来查一遍，我的妈呀！这么一大堆，费了不少劲又装回去了，果然不多也不少{:34:}{:29:}

品牌风扇，超频三 疾风F-125,大家可以自行了解一下风扇的价格。三年质保，包换的，这才是大家需要的吧{:4:}

这次风扇我们测试了十多种，最后定为这一款，大风量和静音的平衡点做的最好了。杂牌风扇从来不在考虑范围内，包括二手洋垃圾风扇，几十小时到100小时内杂牌风扇还是可以做到很优秀的表现的，超过时间限制各种轴承杂音就都暴露出来了，一分钱一分货还是没错的。我们不做什么全国最低价格这种事，我们要做的是最高性价比，看看我们用了什么，再看看别人用了什么，懂的自然就懂了。良心话，如果我给大家选用的是杂牌风扇，就仅这一次拿货我就可以从大家手中多赚到几千元的利润（杂牌风扇批发基本在5--8元之间），但这不是本站的风格，在这里玩家的钱绝对是花到了刀刃上。


风扇的扇叶是可以直接拔下来的，若干年后想给风扇加油时就会发现这个设计的好处了。


我们的机器固定风扇的设计是用胶钉，这样可以避免风扇与机器之间产生共震，从而避免一些不必要的噪音。该风扇竟然内置了5粒胶钉，厂家真是厚道啊。不过经过本站测试发现了个非常让人蛋痛的事情，原厂内置的胶钉很烂，非常容易断。所以我们又从橡胶厂定做了高质量的拉不断的胶钉给大家，玩家们放心的用吧{:21:}


再看看我们使用的风扇与杂牌风扇做工上的区别。

DIYTY

最高可工作在240W

恒流电源，220V进，33V出，电流可调。年前测试时本站一共测试了两款恒流电源，详情看测试帖。由于另一个电源太复杂，担心使用中出问题的几率会增加，我们要的是稳定，花哨的功能对我们都没用。所以选择了这款电源，几个月的测试没有任何问题。

该电源的作用是点亮LED

厂家是专业做LED恒流电源的，这款是厂家最新模板。

DIYTY

镜头的焦距和HD768使用的一样，所以就不单独拍照片了，直接引用HD768的照片过来。

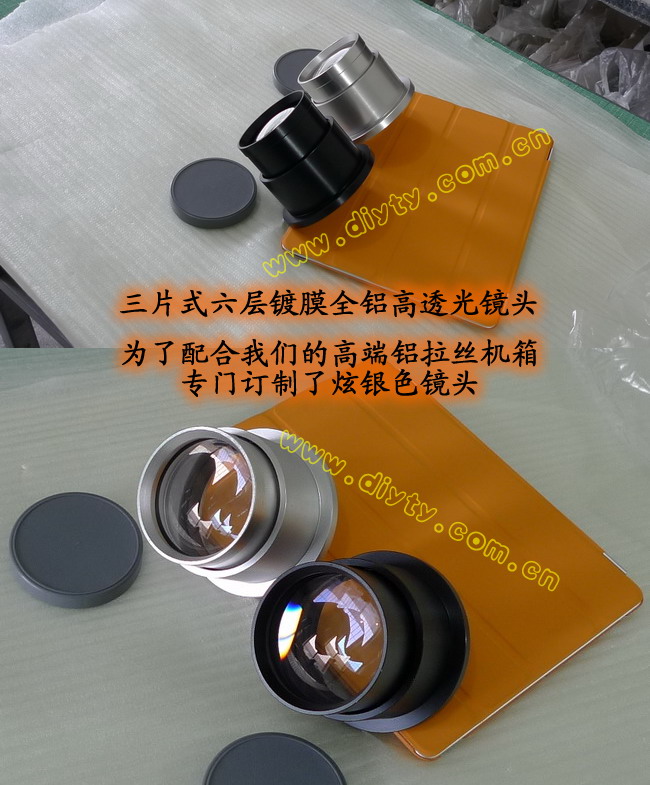

这个是短焦版的镜头，镜头和镜筒全部为纯铝材质，炫银色，做工也是嗷嗷好,具备旋转对焦功能。

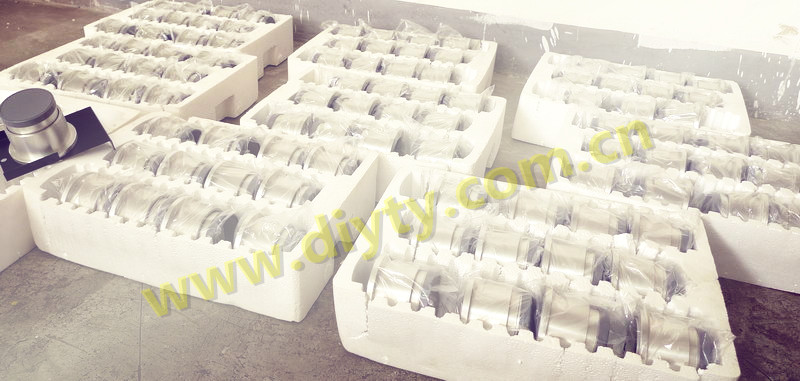

这是长焦版的终极镜头，超大口径，纯铝材质做工级好，是目前效果最好的镜头，还没有可超越的。

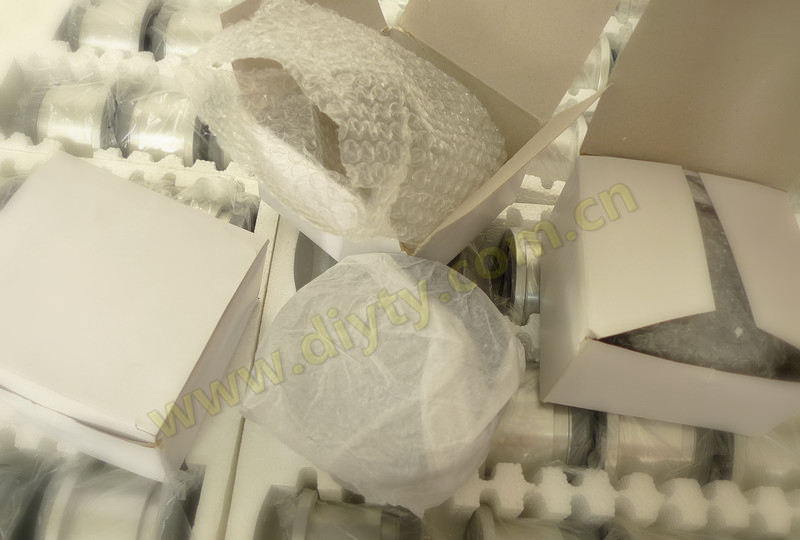

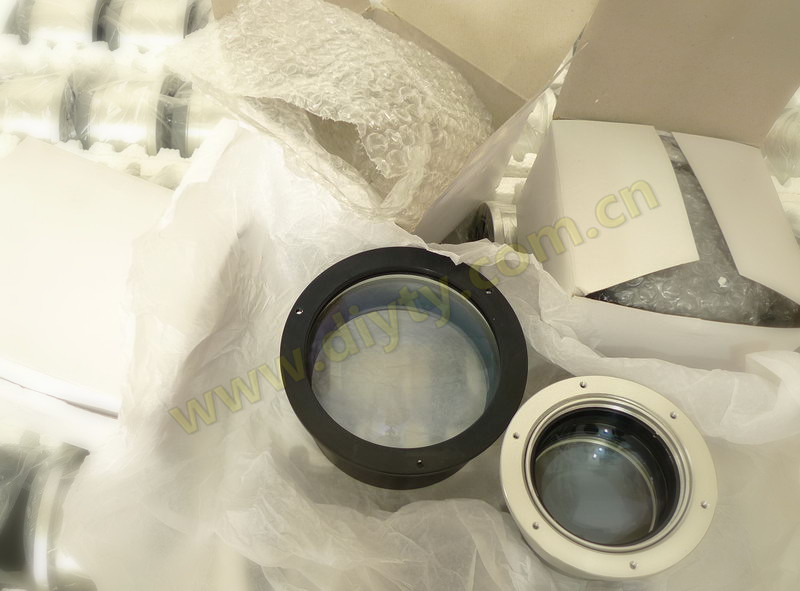

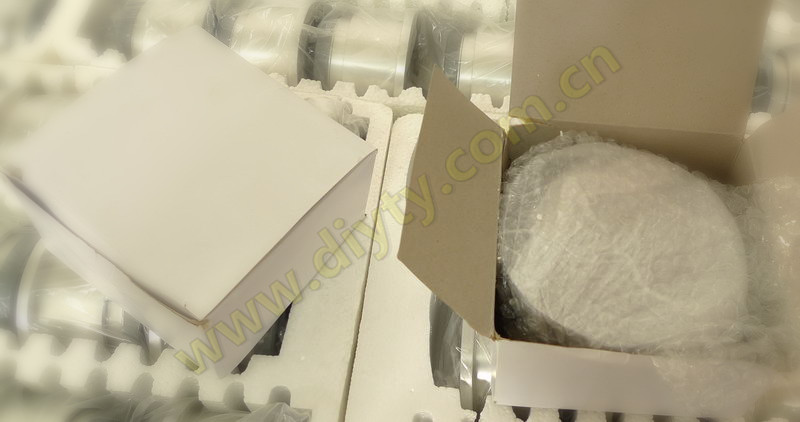

打开包装。大家可通过下面的图片和短焦版镜头对比大小。

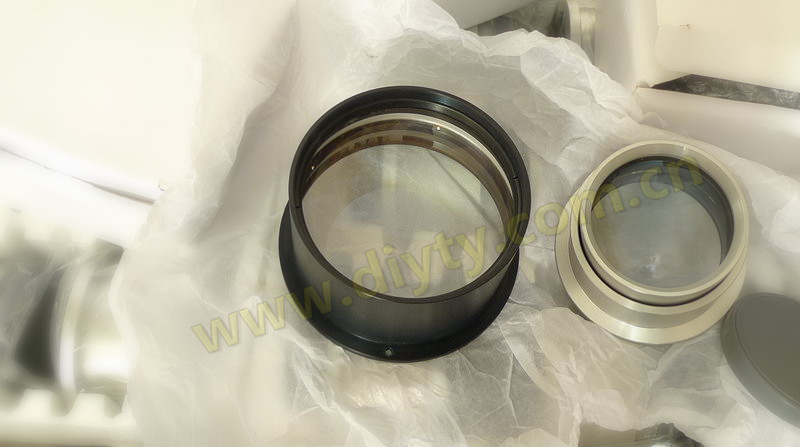

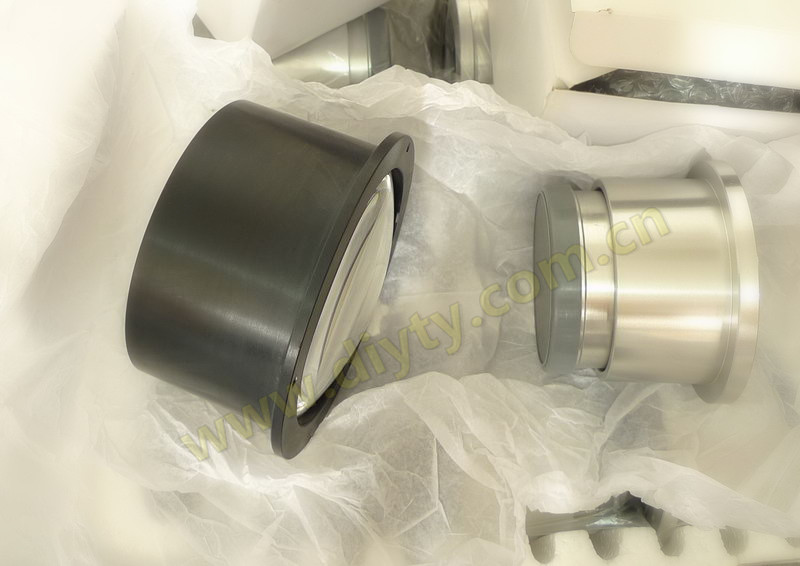

长焦版终极镜头与短焦版镜头。




终极镜头出厂时就是这样子的没有镜筒，也就是说无法实现和短焦版镜头一样的旋转对焦功能（短焦版镜头有镜筒，可以通过旋转镜头来实现镜头的前、后移动，从而达到投影图像对焦的目的），我们长焦版的机箱已经加入了这个设计，大家不用再担心这个问题，一样可以实现对焦功能。

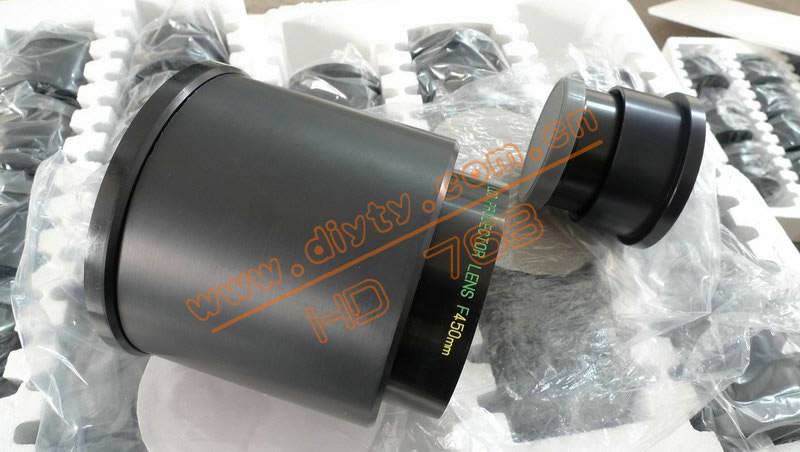

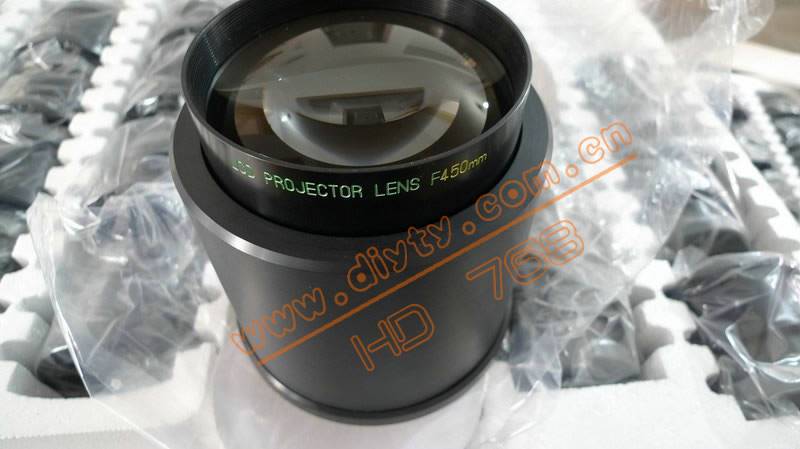

这个是中焦版引用的镜头，个头是最大的，镜头为纯铝材质，质量非常好，镜筒为塑料材质，但不用担心强度，12MM厚度，呵呵。。。由于有镜筒，一样具备旋转对焦功能。

DIYTY

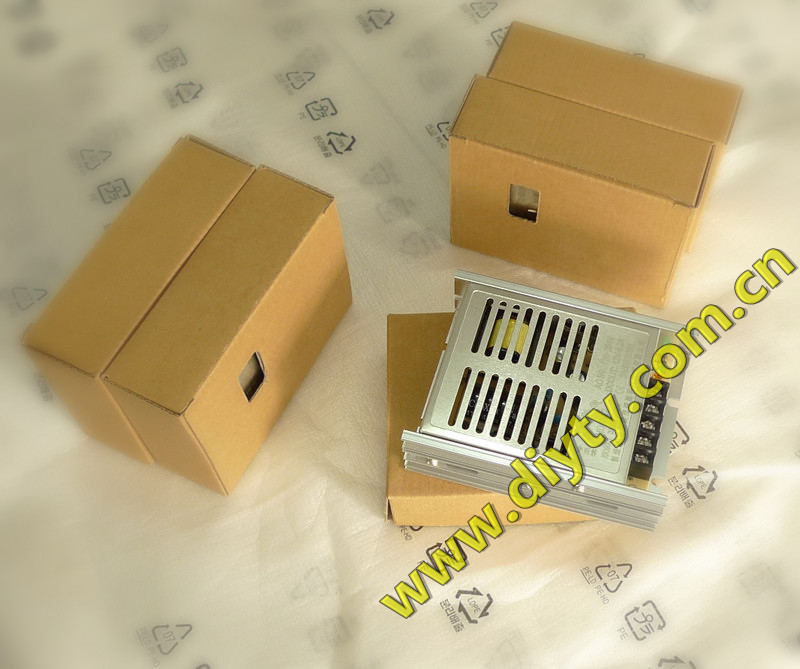

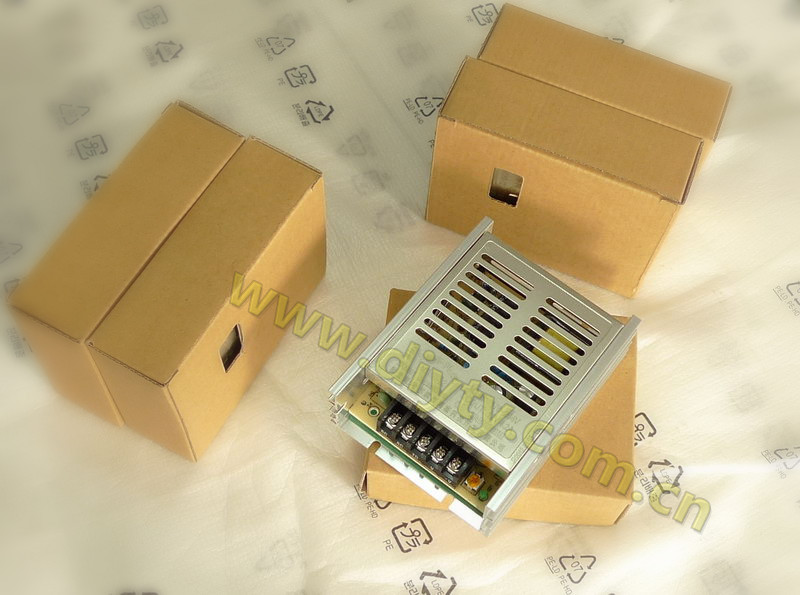

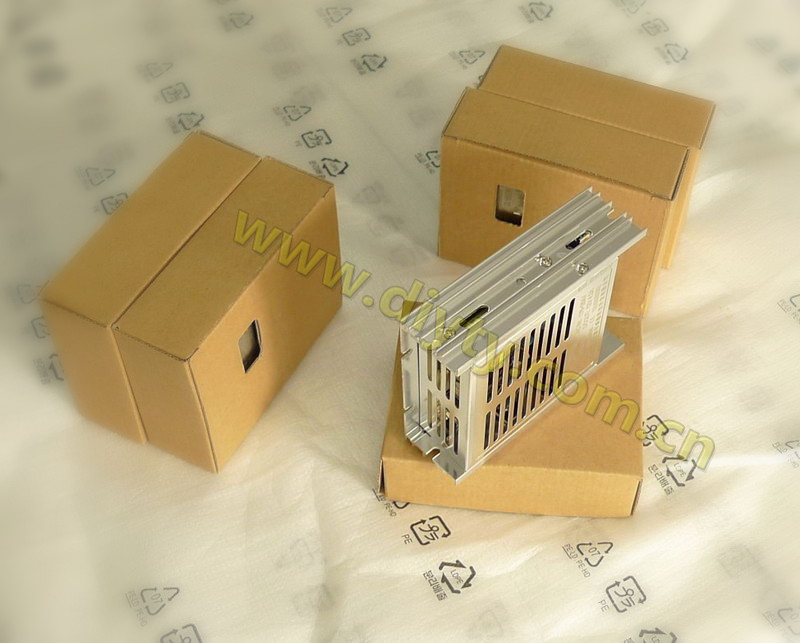

开关电源继续引用和HD768X新款一样的，一款国产出口的品牌，质量是绝对过硬的，ISO9001强制认证企业，同时获得欧洲EC认证。

我只说一件事，HD768X新款用的都是这款电源，到目前为止已经快一年了，一例电源出问题的都没有，没有玩家反映电源出问题，一例都没有啊。这就是质量的见证。










全铝的外壳，散热更好。就是成本太高了{:6:}

该开关电源的作用是将220V交流电转换为12V直流电，给主板、风扇供电。

DIYTY

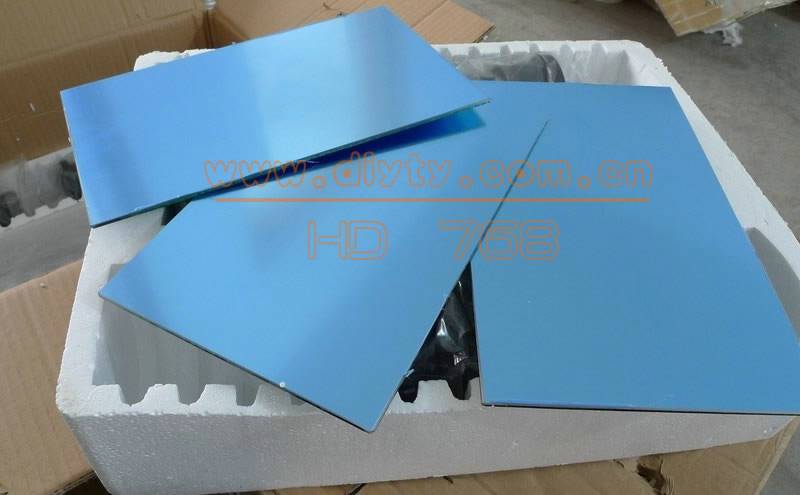

这是反射镜，一面是蓝色膜（有时会是其他颜色的膜），另一面就是普通的镜子。这里要注意一点：蓝色膜这面才是我们需要的反射面，也就是正面啊，使用前要撕掉蓝膜。这里有太多太多的玩家犯错了，原因就是把另一面当成反射面了，结果投影图像有重影，所以一定要注意反正面。


前、后菲镜，聚光镜批量到货。光学仪器大厂出品，质量有保障。


前菲镜厂家已代工激光开孔，省去了玩家自已钻孔的麻烦




晶莹剔透

DIYTY

专业加工的线材，大家看到的这些只是一小部分。交流电全部引用国标一平方线材，线芯30多股。直流电全部引用蓝白排线，本来设计是用红白排线的，线芯7股，后来一想既然发烧那就一次用最好的，直接换了11股线芯的蓝白线，可承受更大的电流。LED供电全部引用耐高温线，标准的18AWG,线芯一样是30多股。送给玩家一个经验，LED供电线一定要用好线，因为这里电流比较高，线材质量不好电流就上不去，亮度肯定不达标。线材上的学问也是不少的，很多玩家并不了解这些。个别的无良商家也高喊着国标一平方线，而且看着线材也挺粗的，等你扒开就会发现全是胶皮，里面就十几根线芯，严重缩水。。。在我这里玩家尽可放心，收到货扒开检查，如果线芯少于30股，十倍退款。再重复一次，我们不做全国最低价，只做最高性价比。


这是控制板，作用是遥控控制机器的开关机，LED光源是否工作、风扇是否工作都归这个小东西管。






品牌继电器，银触点，额载1500W用在我们整机200W上，大家是不是觉得杀鸡用了牛刀呢？对，这就是本站的设计，本站就是喜欢用大牛拉小车。
