光影X1超高亮度的实现其实很容易理解。说简单吧真的很简单，当你转变了思路它就实现了，说难吧也挺难的，毕竟这么些年了这还是DIY投影里面的首例。

为了让所有玩家都能看懂，刘工这次用最简单的方法来解释，尽量用大白话解释，这样即使你是新的不能再新的新手只要仔细看了这个帖子肯定就能明白。

玩家可以这样理解，投影画面亮度的高与低其实就是投影机镜头输出光量的多与少，这个取决于机器内部的光路设计，光路设计越科学，镜头输出的光量就越多。光路设计是非常复杂的工作，本帖不做讨论，刘工只用几张图就可以让所有玩家都能理解X1为什么亮度这么高。


我们可以将投影画面平均分成9个部分，通过测量9个部分亮度的总和来评测投影机的光输出量，这个方法很简单吧？


工具只需要使用照度计就可以，感兴趣的玩家可以淘宝搜索照度计，40元那种就完全够用了。

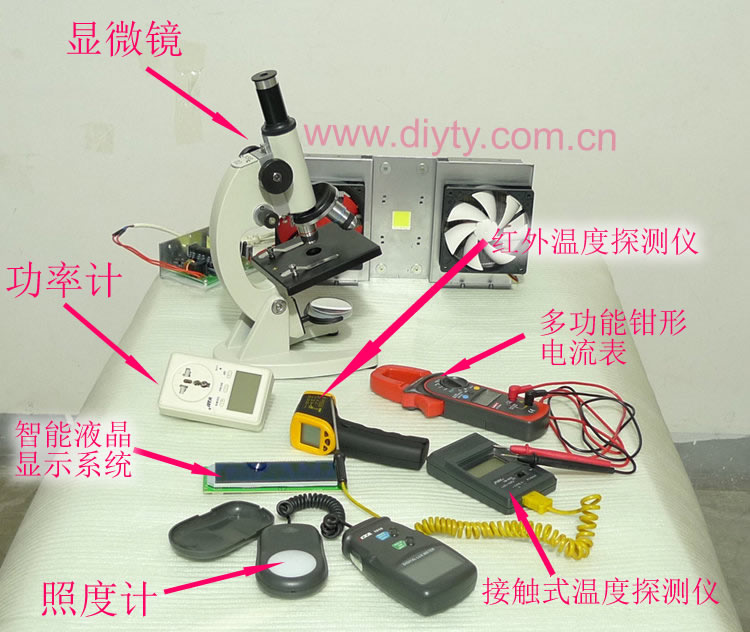

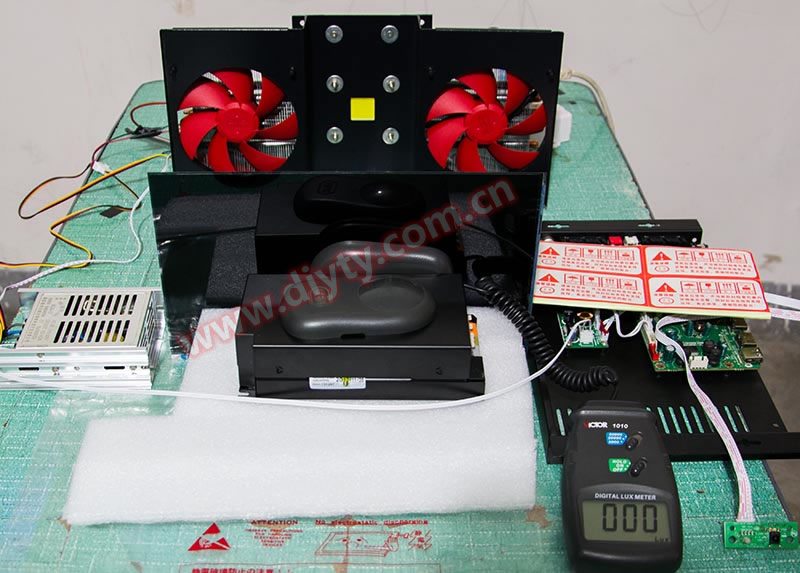

上图中最下方的就是照度计，使用很简单，只需要将白色的探头对准你要测量的光点就可以了。

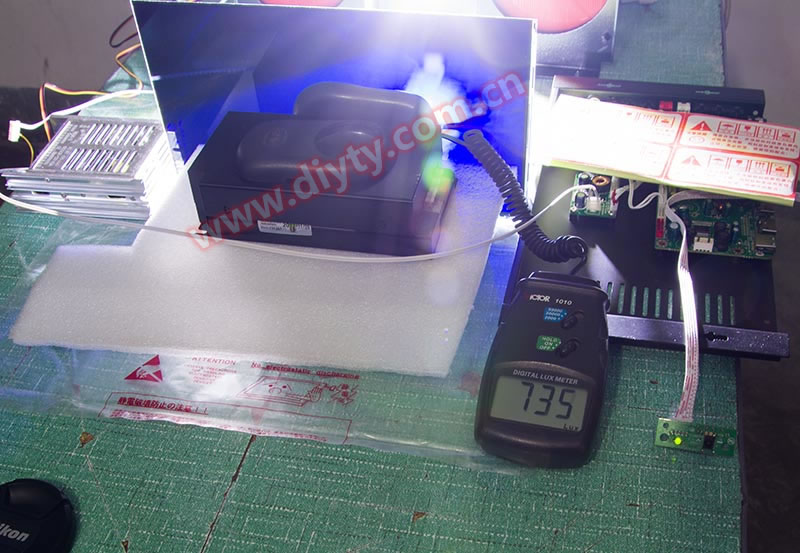

上图显示的数值就是光照度值，数值越低代表光输出越少，数值越高代表光输出越多。





我们用投影机投出上面的图片，然后分别测量这9个白点的照度，然后将这9个点的照度相加计算总和。再用另一台要对比的投影机投影这个图片，同样的方法来计算照度总和。
最后对比两款投影机照度总和的数值就可以区分哪个机器更亮了。


好了，上面讲解的玩家能明白吗？如果懂了我们就开始进入主题，看看X1是如何实现超高亮度的。

DIYTY

上图是传统光路的光线分布照度数据   9点照度总值是498LUX

我们将投影画面投到一定的尺寸，使中心照度正好是100LUX，然后进行记录，需要记录的是9点照度值和投影画面的尺寸（注意画面尺寸一定要记好，后面对比时要用到）。但是实际测量的数据并不是如上图那样均衡，比如四个角不可能做到全部都是36LUX，这个精度是不可能的，即使是进口的大品牌机也一样做不到。有时左上角会是40LUX，右下角可能会是30LUX；有时左下角会是35LUX，右上角会是38LUX，总之不可能有太大的差距。为了让玩家看的更明白，刘工标注的是平均值，就是将四个角总值除以四标注的。上、下的照度值及两边的照度值都是如此标注，都是取平均值。这样9点总值并不会有任何变化。

不要惊讶，目前只要是DIY投影机，除了即将诞生的X1外全部都是上图这种光线分布。

可能有玩家会不相信，“我的投影机两边并没有这么暗啊”，刘工告诉你那是你眼睛看到的，刘工公布的是设备测量数据，你的眼睛能和设备相提并论吗？感兴趣的玩家可以自已去淘宝花40元买个照度计自已测量。需要强调的是，这个数据图是属于原始比例宽屏投影，宽屏投影包括16：9、15：9、16：10原始显示，如果是4：3的液晶方屏投影，两边及四角的照度都会有所提升。这是因为传统光路光源投出来的光斑都是圆形的，灯芯在圆形光斑的中心位置，所以中心最亮，越往边缘越衰减，即使使用方形聚光镜也避免不了这个现象，只能说比圆形好一些，这是传统光路决定的。

在实际感受中，传统光路的这种越往边缘越衰减的光线分布方式对观看电影来讲最大的影响是画质细节减少，因为光线衰减导致很多细节部分的光线不能射入你的眼睛，所以你看不到细节。正因如此导致了所有的DIY投影机在亮度上无法突破，亮度不够均匀成为了DIY投影的真正死穴，当然上面所说的这些同样包括本站从第一代到第八代的所有机器。由于播放电影时画面是动态的，缺失一些细节对于看电影影响不大，一旦这些细节重新呈现在你的眼前，你就会感到非常的惊艳。其实这个惊艳就是你们家里LED液晶电视机的画面，有谁发现LED液晶电视机的亮度由中心向四周衰减了？而且还衰减的这么明显。。。所以在液晶电视机上都能有非常好的视觉感受，但由于电视机的画面不大，限制了影片的表现。再所以也只能在电视机上看到惊艳的画面却永远也体会不到大画面的震撼与视觉冲击。

---

下面我们一起来看看光影X1的光路光线分布数据是怎样的


上图是X1的光线分布照度数据   9点照度总值是1693LUX

使用和测量传统光路相同的方法，我们将投影画面投到与测量传统光路时记录的投影尺寸相同大小，此时中心照度由传统光路的100LUX飚升到195LUX。


刘工说过X1是颠覆的，其真正的核心在于光源投出的并非是逐渐衰减的圆形光斑，而是衰减非常小的矩形光斑，这就是X1超高亮度的真正秘诀。上图的数据是上个月X1开发时测量所得，光源功率大约开到95%，已经接近极限值了。所谓极限值是光源厂家给的电流最大值，超过这个值光源寿命会缩短，这个和散热无关，一旦超过电流极限值即使散热做的再好光源也承受不了。刘工短时间测量过极限值下的照度，9点总值达到1800LUX，真的很过瘾

之前刘工说过X1相对传统光路亮度提升360%左右，计算方法是1800/498=3.61*100=361%   不过编辑这个帖子时发现之前算错了，唉！让大家见笑了。。。

公式应该是这样的：496+496*X=1693  求X值后得2.41*100=241%    意思就是说X1的9点总照度1693LUX比传统光路496LUX多输出1197LUX


题外话，X1原计划设定节能模式、超亮模式、太阳模式。上图的数据就是太阳模式下测量所得，光源功率95%。由于发热量比较大这次又重新定制了散热器，散热器材质由上一代机器的铝制散热片改成纯红铜散热片，散热器经过了特殊设计，再加上X1为纯铝机箱，散热器除了通过风扇散热还会通过机箱被动散热，这样的散热效率在太阳模式下应该可以应付，这要等到机箱的样机做好后的烤机测试才能知道答案。但是这几天刘工改变了计划，X1毕竟是第一代颠覆性的机器，它标志着一个转折点，加上论坛这几天玩家对X1热情高涨，刘工决定还是低调行事，稳定放第一吧，X1正式机上暂时屏蔽太阳模式，等样机烤机半年后如果一切正常再打开它的功能。

X1节能模式、超亮模式、太阳模式，相对于上面传统光路的数据，X1节能模式亮度提升39%，超亮模式提升150%，太阳模式提升241%

很多玩家并不了解这些数字代表什么，刘工举个例子，2004年中国最早的DIY投影技术论坛“自已友论坛”，版主EBC是个技术牛人，后来不玩了。从那时起到现在整整十年里，DIY投影技术一直走传统光路的路线，亮度的提升一直是个致命的瓶颈，哪怕提升50LUX都是个值得庆祝一星期的事情，能提升100LUX那都是这十年来非常少见的个别例子。X1提升了744LUX（最保守数据，实际上只比这值高不会比这值低），刘工说X1是颠覆的，大家认为夸张吗？


在整体亮度均匀性提升后，视觉上的感受是色彩更加的艳丽、通透，画面所有的细节全部呈现。特别是晚上关灯后观看，刘工自认为已经超过了我家里这台LG47寸液晶电视机了，这是整体亮度均匀性提升后带来的惊喜。论坛老玩家可以把你的机器和液晶电视机对比一下就能知道X1实际效果提升有多大。至于新手估计就很难体会到这点了，因为你们平时面对的就是电视机。


OK，下课。呵呵。。。如果还有不懂的那刘工真的没有办法了，因为刘工的表达能力已经发挥到极限了。。。

更简单的说：传统光路如果可以做到四周的亮度都和中心一样，那么整机的亮度自然就会飚升，整机的画质同样飚升，这就是X1的核心技术。


再透漏个消息吧，估计一星期内X1外壳打样OK，介时刘工会给大家进行全面视频测试，老玩家们会看到HD1080和X1同时投影的画面。同时玩家们还会看到X1投影纯色画面的表现（比如纯白色、纯红色、纯蓝色。。。），因为这个是传统光路技术时刘工一直不敢面对的画面，同样也是所有传统光路DIY投影机不敢面对的画面，大家鄙视一下刘工吧。。。

还好这个死穴终于让我们用内力给冲开了{:3:}{:1:}{:4:}{:5:}{:6:}

最后提醒一下新手们，照度值（LUX）不等于流明值（lumen）
