光影X1使用说明教程

DIYTY

本教程全部是1024分辨率的图片，玩家们如果小图看不清可以单击图片看高清大图。



曾经有玩家不知道镜头盖怎么拆下，问刘工是不是需要螺丝刀。。。


其实镜头盖的设计就是一小块强磁，是吸到X1上的，只需要用手一扒拉就可以取下来了


上图箭头所指处为调焦杆，图像不清晰时需要拔动调焦杆来对焦。每次改变投影距离都是需要对焦的。

由于X1镜头体积小，光束通过镜头时会积累很大的热量，导致镜片遇热膨胀，从而出现画面失焦的现象。

开机手动对焦清晰后大约5-6分钟左右（夏天2-3分钟，时间取决于环境温度），镜片遇热膨胀画面由清晰变模糊，即热失焦。此时需要二次对焦，由于镜头内温度几分钟后就会恒定，所以不可能再次跑焦（只要没关机，只跑焦一次）

如果以后不再移动投影机的位置或者是吊装投影，由于投影机与幕布距离不会再发生改变，机器刚吊好后只需要开机多等一会儿，大约10分钟左右进行一次对焦即可，以后都不需要再调节对焦杆了。每次开机图像会稍模糊，伴随机器温度恒定（恒定时间取决于环境温度，冬天5-6分钟，夏天2-3分钟），就会自动对焦到之前你调整好的清晰度。

如果总是改变投影距离，那么每次都需要手动去对焦。


上图红色箭头所指为进风口与出风口，机箱底部两个风扇处是进风口，镜头侧边也是进风口，前面散热器处是出风口。使用中切勿遮挡这几个风口。


1、电源输入口，DC12V--19V自适应电压
2、HDMI 2
3、HDMI 1
4、VGA
5、USB
6、MINI AV
7、3.5立体声输出、数字同轴5.1输出

2--6端子都是输入，哪一个端子输入了信号，都要进入相应的通道才可显示。例如：笔记本通过HDMI连接到X1的HDMI 1接口，遥控器上要进入通道（输入源）选择高清1通道才可正常显示图像。

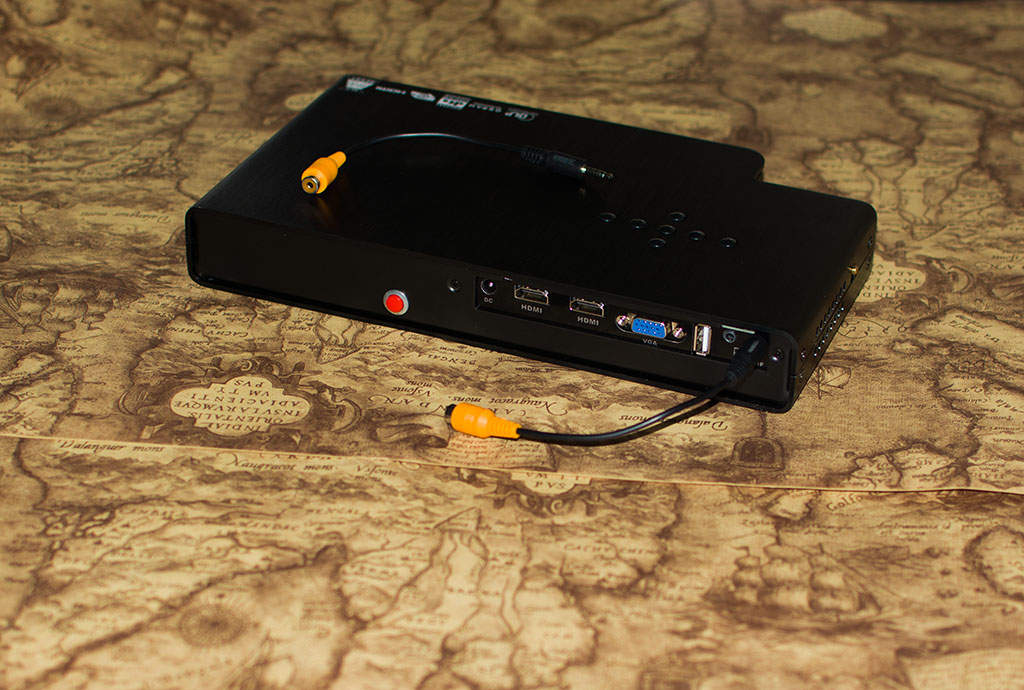

MINI AV端子需要配3.5转AV线，见下图：


同轴数字音频输出需要专用的转接线，刘工有赠送：

DIYTY

关于遥控器各按键对应的功能就不讲解了，每个键上都有中文显示，玩家们自已按一遍就都知道每个按键是干什么用的了。

下面讲一下菜单内的常用设置

X1一共有四套菜单，其中一套菜单是给工程师调试用的，是隐藏的，用户看不到，用户能操作的有三套菜单。一、HDMI 2通道的图像是由一颗单独的芯片硬解码的，所以有一套单独控制的菜单。
二、USB播放电影时，按遥控器中心的OK键会出现一套菜单。
三、HDMI 2通道之外的信号通道下，按遥控器菜单键出现的菜单。


先看看USB下的独具菜单，播放影片时按遥控器中心的OK键，在图像下方会出现三页的菜单，按遥控器右方向键可以翻页。


单独讲讲第二页的几个功能。
如果你下载的影片具备多条音轨或多条字幕，可以进信息这一项里浏览。


可以在相应的栏目中进行音轨和字幕的切换


时间轴功能是可以自定义播放影片时间段的。其他的一些功能基本都可以在遥控器上实现，就不一一介绍了。


再来看看遥控器上菜单键对应的菜单功能，可以通过右方向键来翻页。


想要得到舒适的画质，菜单中图像模式与色温两个选项一定要选用户模式，用户模式下各种参数都可以调节了。比如喜好浓郁色彩可以自行增加色彩饱合度，喜好柔和画质的可以适当降低锐度，影片内容昏暗为主场景的，可以适当增加亮度，等等。。。
色温调节方面要仔细琢磨，红、绿、蓝可以单独调节，喜欢什么色调可以自已调。比如感觉图像偏冷，可以适当增加绿色和红色来平衡整体色域。如果图像过暖想要冷色调，可以适当增加蓝色、降低绿色来平衡整体色域。
上面这些都是开放给用户的选项，后面刘工会单独开帖教给玩家如何通过调节红、绿、蓝3LED光源功率来实现色彩的平衡，即工程师菜单教程。


将菜单翻到最后一页，有一项亮度模式调节，这个亮度调节是调LED光源的亮度，与菜单第一页图像模式内的亮度调节不是一回事。


按OK键进入菜单后再按左右键即可进行亮度切换


目前的固件菜单内只有两种亮度模式可选，差别还是很明显的，适用于不同场合。

DIYTY

下面来看看小依通过MHL的玩法
手机价格越来越平民化，智能系统也是越来越强大，各种功能层出不穷。安卓手机具备MHL功能的也是越来越多，如果你的手机也具备这个功能，那么只需要一根MHL线即可，淘宝上20元左右即可搞定。


上图是华为荣耀6与MHL线材，MHL线有三个插头，一端是插到手机上，另一端是插到小依HDMI上，再一端是USB供电。


一端插手机充电插口


这边一端插到了小依HDMI接口上，另一端插到小依USB接口上。


手机通过HDMI将音频、视频信号传输给小依，小依通过USB将电能传输给手机（给手机充电）。


呵呵，同屏显示，手机屏幕变大了多少倍呢？


浏览照片比在手机上看可舒服多了


俺家妮儿也挺萌的哈


看电影，5英寸变106英寸什么感觉？手机是16：9，小依上显示比例也调到16：9，等比例显示画面丝毫不失真，效果比小依USB直播明显要好。


手机是1080P的分辨率，小依是720P，画面清晰度上小依是比不了手机的，差距还是很明显的。但是在整体视听效果上还是小依+音响表现更好。


这时手机的电量已经由86%变成100%，呵呵，小依的的USB充电还是很给力的，播放1080P视频都可以将电充满。


玩游戏也一样丝毫没有压力,只不过这类型游戏有些操作还是要看手机屏幕的。




赛车类型游戏才是最适合的，也是刘工最喜欢玩的游戏之一


玩游戏的时候手机电量由100%降到99%，说明充电已经小于消耗了，不过消耗的很慢，可以忽略

MHL的优点对于小依来讲就是两个字：流畅。即使播放1080P大码率影片也可以丝毫不卡，这一点是无线同屏器无法比拟的。

DIYTY

X1机器自带3D功能，所以没有必要舍近求远非要去电脑上开启120HZ，下面介绍几个简单实现3D播放的方法。

一、通过X1的USB播放实现3D功能：将下载的3D片源存放到移动硬盘中，通过X1的USB接口连接移动硬盘，当选择好影片开始播放时，按X1遥控器右下角的相应按键即可打开3D功能（如果你下载的影片是上下格式的，就按遥控器右下角上下格式那个按键。如果你下载的影片是左右格式的，就按遥控器右下角左右格式那个按键）。

二、通过连接安卓盒子实现3D功能：比如连接小米盒子，可通过小米盒子播放下载到本地的3D影片，或者播放网络在线的3D影片，当影片开始播放时，通过X1遥控器打开3D功能，操作方法如上。

三、通过连接电脑实现3D功能：无需复杂的设置，电脑只充当播放器，只要能播放你下载的影片就可以，当选择全屏播放后再通过X1遥控器打开3D功能，操作方法如上。刘工实测这个方法有时会出现个别影片3D效果不正常的现象，我们可以通过下面介绍的方法完美解决。

四、通过专业3D播放软件实现3D功能：推荐Stereoscopic Player软件，后面会送上破解版。

---

Stereoscopic Player软件使用方法

建议先安装终极解码播放器，然后再安装此软件


软件界面，非常简洁，功能很直观


选择打开文件，找到事先准备好的3D影片


首次播放前会出现上图菜单，根据下载的片源选择相应的排列方式即可。如左右格式的3D影片，要选择水平排列那项，水平排列有两个选项，随便选择即可，因为播放时我们可以自由切换左右画面的。如果是上下格式影片，要选择垂直排列。


鼠标双击画面即可全屏播放。当全屏播放后，通过X1遥控器打开3D功能，操作方法与前几例讲解一样。这个软件目前刘工还没遇到显示不正常的现象。


在播放进度条下方有个眼睛的符号，那是切换2D显示的图标，不想看3D了可以轻易切换为2D。右边的眼镜符号是切换双色立体模式，就是最早的那种红蓝3D、红绿3D。再右边的是左右眼切换功能，这个功能一般用不到了，因为现在我们可以通过轻按3D眼镜的开关键轻易切换左右眼，更为方便。
上图为切换2D后的显示，可以看到切换后图像比例是不正确的，需要进行菜单中的操作来解决。


将画面比例选为16：9即可


比例已经正常


菜单中还有很多选择的，看到那个双屏输出选项了吗？那是用于偏光3D投影的选项，一屏输出左眼画面，一屏输出右眼画面。
该软件其实操作非常简单，只需要轻击几下鼠标就OK了

以上介绍的只是开启3D的方法，都是很简单的方法，但是只开启3D还不行，最后我们还需要带上3D眼镜才可以看到立体效果，观看中如一直深感眼睛不适、很别扭的感觉，基本就是左右眼画面反了，可以通过轻按3D眼镜的开关键来切换左右眼顺序。

Stereoscopic Player软件下载：下载后先安装主文件，然后用破解文件覆盖即可

百度盘链接：

游客，如果您要查看本帖隐藏内容请回复



DIYTY

X1有个电子变焦的功能，在一些特殊场合还是有一定实用性的。比如投影距离过远或者幕布小了图像超出幕布，我们可以通过菜单中的缩放功能将画面等比例缩小。







电子变焦的代价是牺牲部分分辨率及部分流明。

DIYTY

连接电脑的设置

X1物理分辨率1280*800，连接电脑后，电脑上分辨率要设置为1280*800才可以点对点显示。

如遇到电脑中没有这个分辨率选项，请升级显卡驱动程序到最新。


如遇到显示比例不正确或者不能全屏显示，请进入显卡菜单中进行设置，如下图：
驱动菜单里有专门针对外接显示器（投影机也被识别为显示器）的设置菜单

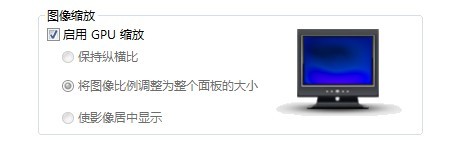

如遇到显示画面超出屏幕，可通过驱动菜单中的缩放选项来调节到全屏无损失显示

---

本帖到此就先结束吧，再有什么不明白的再补充
